BREDBANDSANTENN typ B264

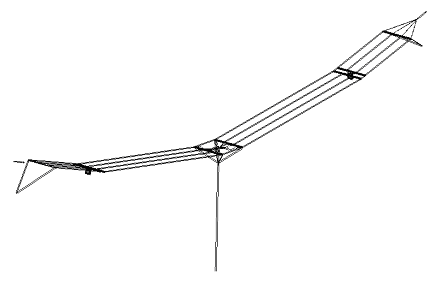

Bredbandsantenn typ B264 är en dipolantenn för frekvensbandet 2-30 MHz. Antennen är avsedd för kommunikation via rymdvåg.
B264 är designad för stationär användning, men kan även användas taktiskt tack vare dess låga vikt och kompakta format.
Antennen innehåller flera innovativa komponenter och baseras på en äldre konstruktion och har genomgått omfattande tester, bl a långtidstester i utsatt kustklimat.
Monteras mellan två master
på 14 m höjd. Finns i två modeller för 50 W (mottagning) resp 1 kW (sändning). Längd 42 m, bredd 2.3 m.
|
|
Download
ritning, sammanställning
ritning, ändsektion
ritning, matningspunkt
ritning, mittsektion
ritning, översikt
ritning, filtersektion
ritning, filter 1 kW
ritning, mittsektion
Användningsinstruktion (utg 3, 210328)
|
|
